예 1: 원통형 거울의 매개변수는 그림 1에 나와 있습니다: D1=40mm, D2=30mm, R=60mm, 직사각형.

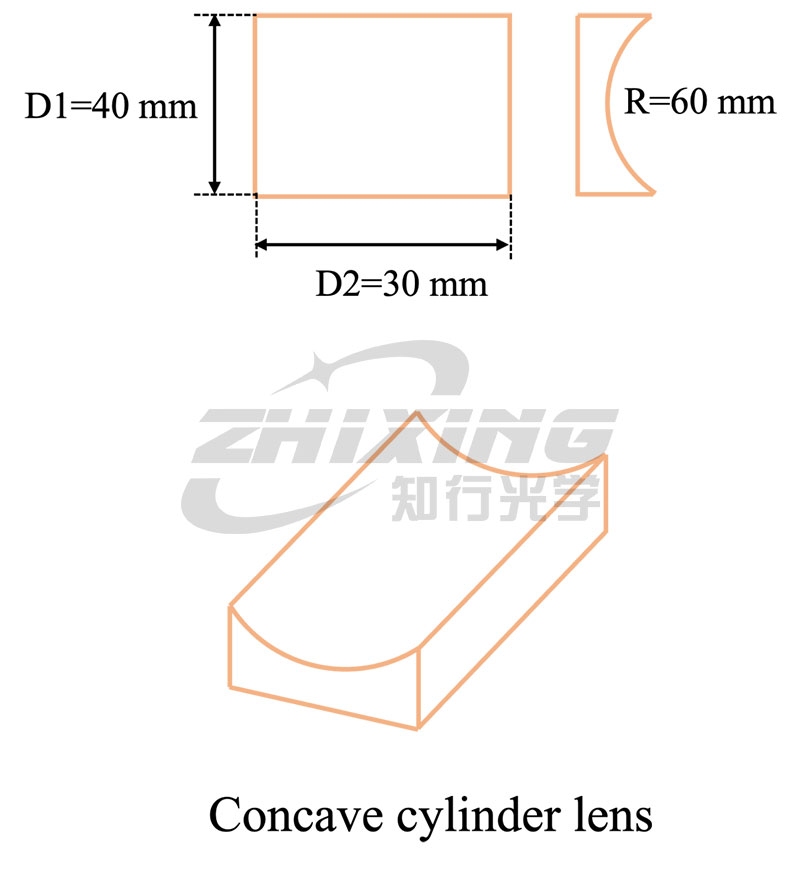

그림 1: 오목 표면 매개변수의 개략도
위의 매개변수를 기반으로 그림 2와 같이 선택 웹페이지의 빨간색 상자 안에 관련 매개변수(R, 유형, D1, D2, Shape)를 입력합니다. 도구는 해당 모델(녹색 상자)에 대해 사용 가능한 Fno 범위를 자동으로 계산합니다.

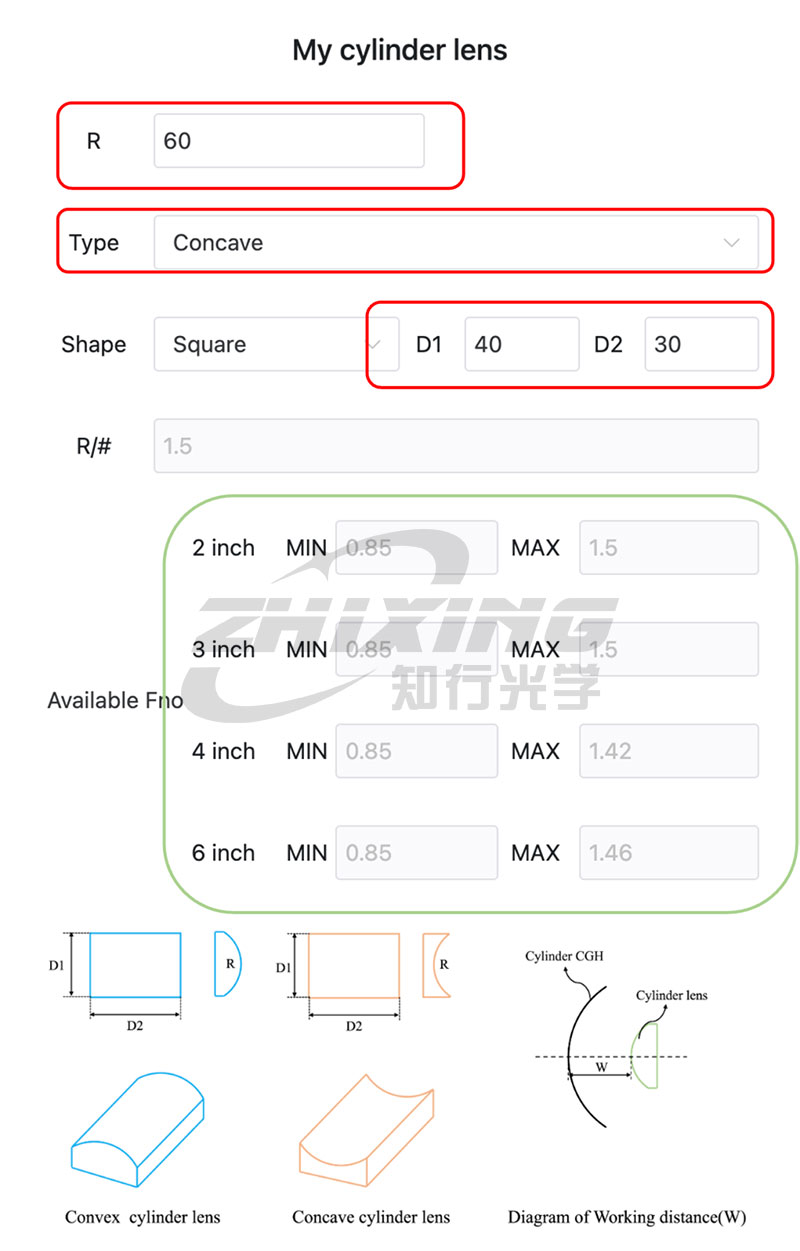

그림 2: 매개변수 입력 및 Fno 계산 출력

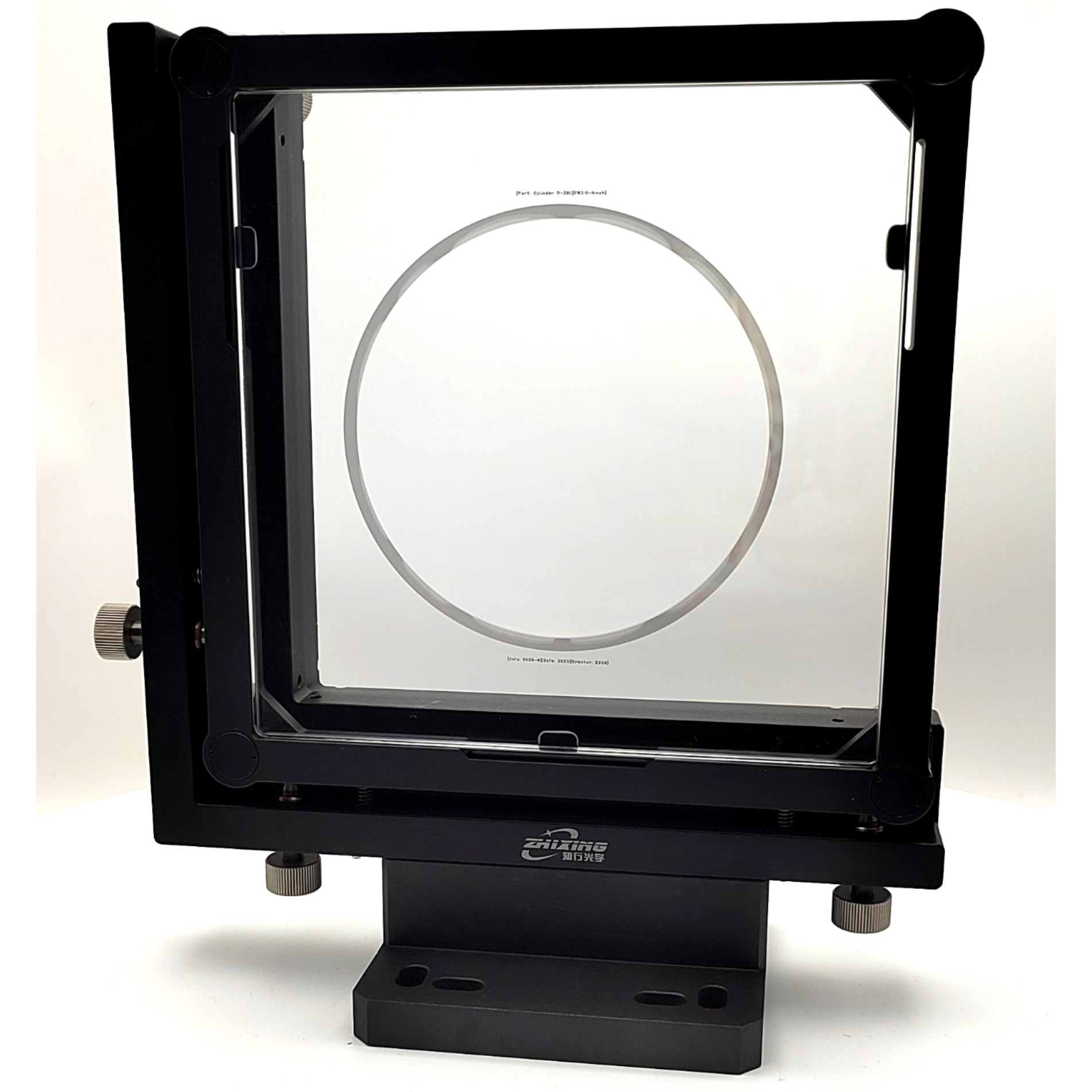

위의 녹색 상자를 기준으로 6개 모델이 권장됩니다(부록 1 표 참조).
2인치: ZX2100, ZX2150
3인치: ZX3100, ZX3150
4인치: ZX4100
6인치: ZX6100
예 2: 원통형 거울 매개변수는 다음과 같습니다: D1=30 mm, D2=40 mm, R=60 mm, 직사각형.
W(CGH 후면에서 실린더 꼭지점까지의 거리)는 고객의 실제 광학 경로를 기준으로 결정됩니다.

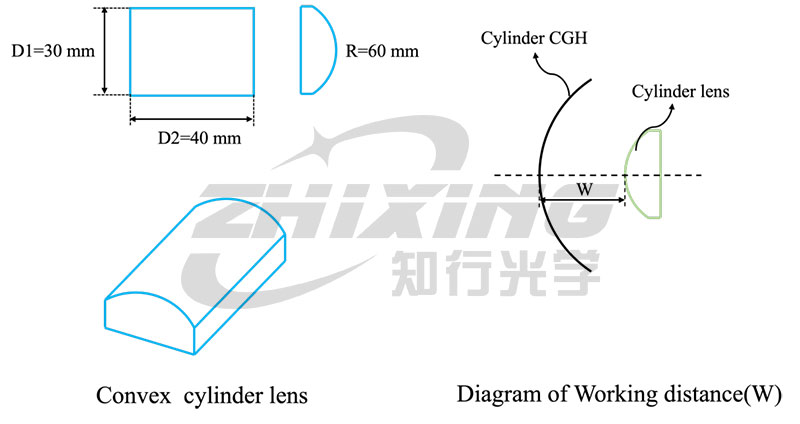

그림 1: 볼록 표면 매개변수의 개략도
위의 매개변수를 기반으로 그림 2와 같이 선택 웹페이지의 빨간색 상자 안에 관련 매개변수(R, 유형, D1, D2, 모양, W)를 입력합니다. 도구는 해당 모델(녹색 상자)에 대해 사용 가능한 Fno 범위를 자동으로 계산합니다.

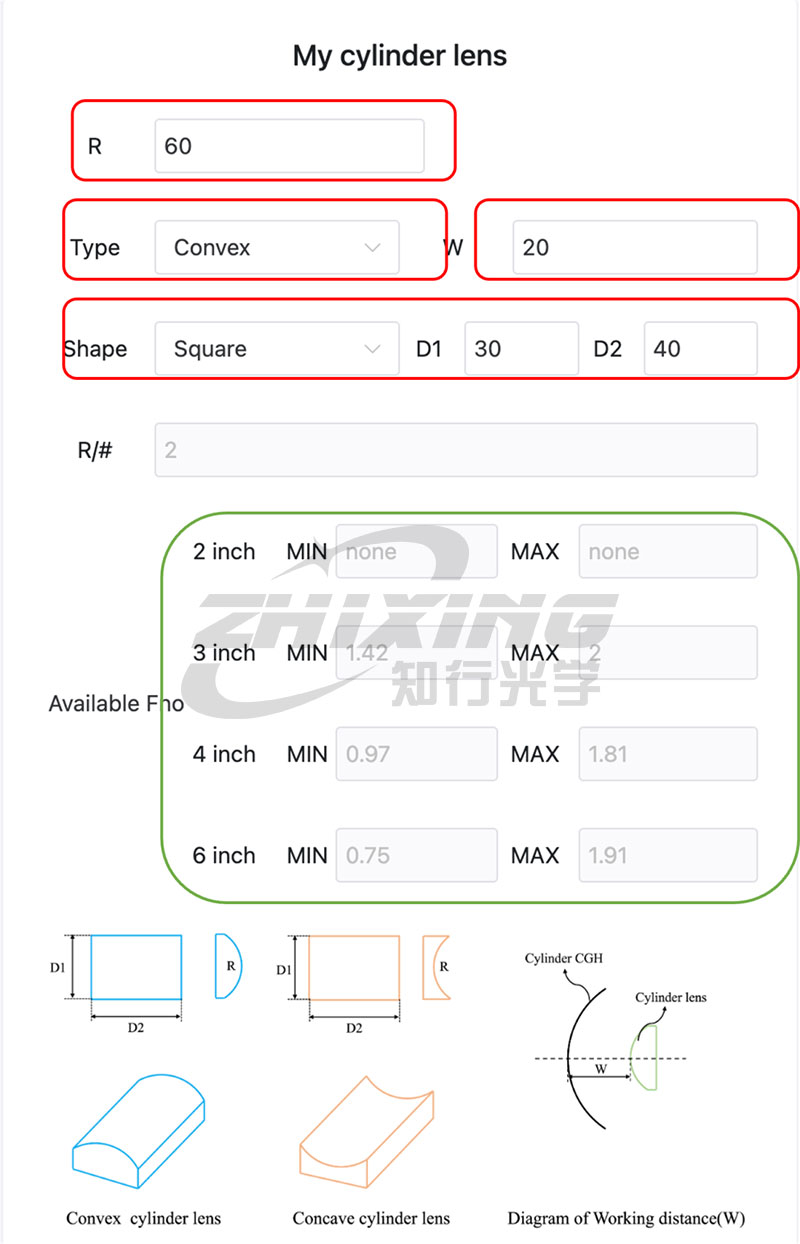

그림 2: 볼록면 매개변수 입력 및 Fno 계산 출력
위의 녹색 상자를 기준으로 6개 모델이 권장됩니다(첨부 1의 표 참조).
2인치: 없음
3인치: ZX3150, ZX3200
4인치: ZX4100, ZX4150
6인치: ZX6100, ZX6150
