01 미 육군 표준해상목표란? 미 육군 표준 해상도 타겟(USAF 1951 해상도 타겟)은 광학 산업에서 가장 널리 사용되는 표준 해상도 테스트 도구 중 하나입니다. 이는 흑백 선의 표준화된 배열을 사용하여 렌즈가 해결할 수 있는 가장 작은 세부 사항을 결정하는 데 도움을 줍니다.
간단히 말해서, 렌즈가 명확하게 분리할 수 있는 라인의 수는 렌즈의 해상력을 나타냅니다. 테스트 방법이 직관적이고 표준화되어 있기 때문에 미국 군사 표준 해상도 테스트 보드는 오랫동안 다음 용도로 사용되어 왔습니다.
◆ 광학렌즈 R&D 검증
◆ 렌즈 공장 성능 테스트
◆ 이미징 시스템 해상도 평가
◆ 광전자 장비 교정 및 승인. 고급 렌즈의 경우 필수 테스트 표준이 되었습니다.
02 왜 파면 테스트에만 의존할 수 없나요? Wavefront 테스트는 다음과 같이 렌즈 자체의 광학 품질을 평가할 수 있습니다.
◆ 표면 형상 오류
◆ 수차 제어
◆ RMS/PV 지수.
그러나 실제 응용 분야에서 이미징 성능에 미치는 최종 영향은 다음과 같습니다.
◆ CCD/CMOS 픽셀 크기 매칭
◆ 센서 포장 오류
◆ 시스템 조립 정도
◆ 실제 포커싱 상태.
즉, 파면 테스트는 렌즈 자체를 측정하는 반면, 미국 군사 표준 테스트는 전체 광전자 시스템을 검증합니다. 고객이 궁극적으로 관심을 갖는 것은 렌즈의 이론적인 매개변수가 아니라 시스템이 대상 세부 사항을 실제로 해결할 수 있는지 여부입니다. 이것이 바로 미국 군사 표준 테스트가 대체 불가능한 이유입니다.

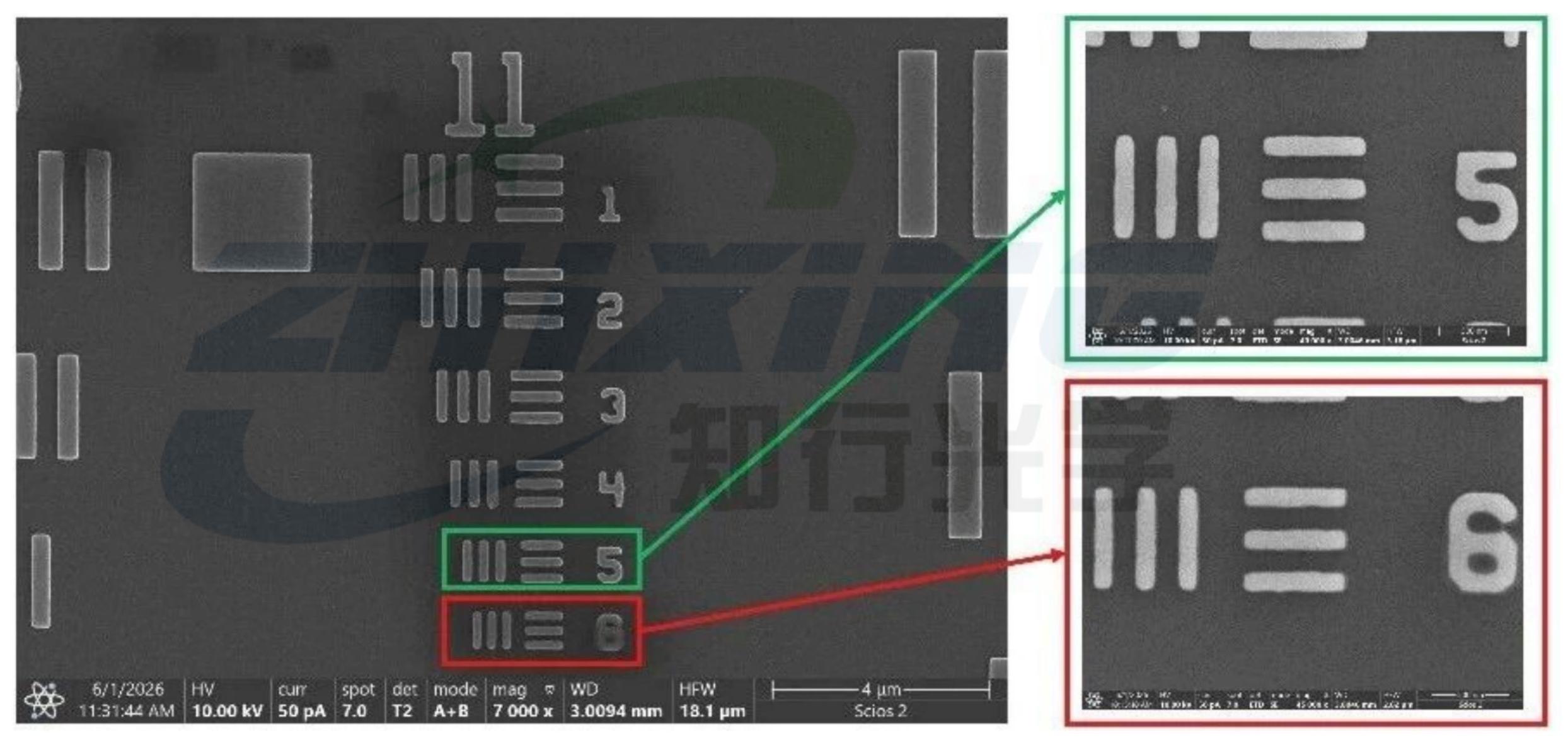

03. USAF 그룹 11: 3500 라인 쌍의 한계에 도전합니다. 초고해상도 렌즈의 테스트 요구 사항을 충족하기 위해 Ningbo Zhixing Optics는 최대 3500 라인 쌍/mm를 지원하는 USAF Group 11 초고해상도 테스트 대상을 출시했습니다. 이는 최소 선폭이 140nm에 가깝다는 것을 의미합니다. 이 규모는 반도체 마이크로나노 제조 규모에 근접한 수준이다. 실제 과제는 이미지를 "생성"하는 것뿐만 아니라 이미지의 충분한 정밀도를 보장하는 것입니다. 여기에는 다음이 포함됩니다.
◆ 매우 높은 선폭 제어 정밀도
◆ 선명하고 날카로운 엣지 품질
◆ 안정적이고 신뢰할 수 있는 명암 성능
◆ 전체 페이지 이미지 일관성 제어.
이유: 테스트 결과가 의미가 있으려면 테스트 대상 자체가 테스트 중인 렌즈보다 더 정확해야 합니다.
04 고급 렌즈가 점점 더 미국 군사 표준 11세트 테스트 대상에 의존하는 이유는 무엇입니까?
렌즈 해상도 기능이 지속적으로 향상됨에 따라 기존의 저배율 테스트 대상은 더 이상 검증 요구에 충분하지 않습니다.
특히 다음과 같은 애플리케이션 시나리오에서: ◆반도체 웨이퍼 검사 ◆AOI(자동광학검사) ◆고화소 산업용 비전 시스템 ◆연구급 현미경 이미징 장비 더 작은 결함을 식별하고 더 미세한 구조를 재구성하는 시스템의 능력은 종종 다음에 달려 있습니다. 실제 조건에서 시스템의 해상도입니다.
고정밀 미국 군사 표준 11세트 테스트 대상은 이 기능을 검증하는 데 중요한 도구입니다.
05 신뢰할 수 있는 테스트 대상이 테스트 신뢰성을 결정합니다 많은 사람들이 렌즈에 초점을 맞추지만 테스트 표준 자체를 쉽게 간과합니다.
사실: 충분히 정확한 해상도 차트만이 렌즈의 궁극적인 성능을 진정으로 측정할 수 있습니다.
Ningbo Zhixing Optics는 초정밀 마이크로/나노 구조 제조를 전문으로 하며 다음과 같은 고품질을 제공합니다.
◆미국 군사 표준 해상도 차트 ◆초고라인페어 테스트 대상 ◆고정밀 맞춤형 테스트 패턴 고급 광학 시스템에 대해 보다 안정적인 해상도 검증 지원을 제공합니다.
렌즈 성능이 한계에 가까워짐에 따라 테스트 표준도 그에 맞게 업그레이드되어야 합니다.
미군 표준 11세트(3500라인 페어)의 초고해상도 테스트 대상은 단순한 테스트 도구가 아니라 '이론적 우수성'과 '현실 세계의 명확성'을 연결하는 핵심 검증 표준이다.
