01 Wavefront 테스트: 시스템의 정확성 결정
파면 테스트 방법:
빛이 시스템을 통과한 후 파면이 이상적인 상태에서 벗어나는 정도입니다.
일반적인 지표는 다음과 같습니다.
◆PV(최고 대 최저치)
◆RMS(제곱평균제곱근)
◆제르니케 수차 분석
다음 사항을 결정하는 데 도움이 됩니다.
◆구면 수차
◆혼수상태
◆난시
◆조립/조정 편차

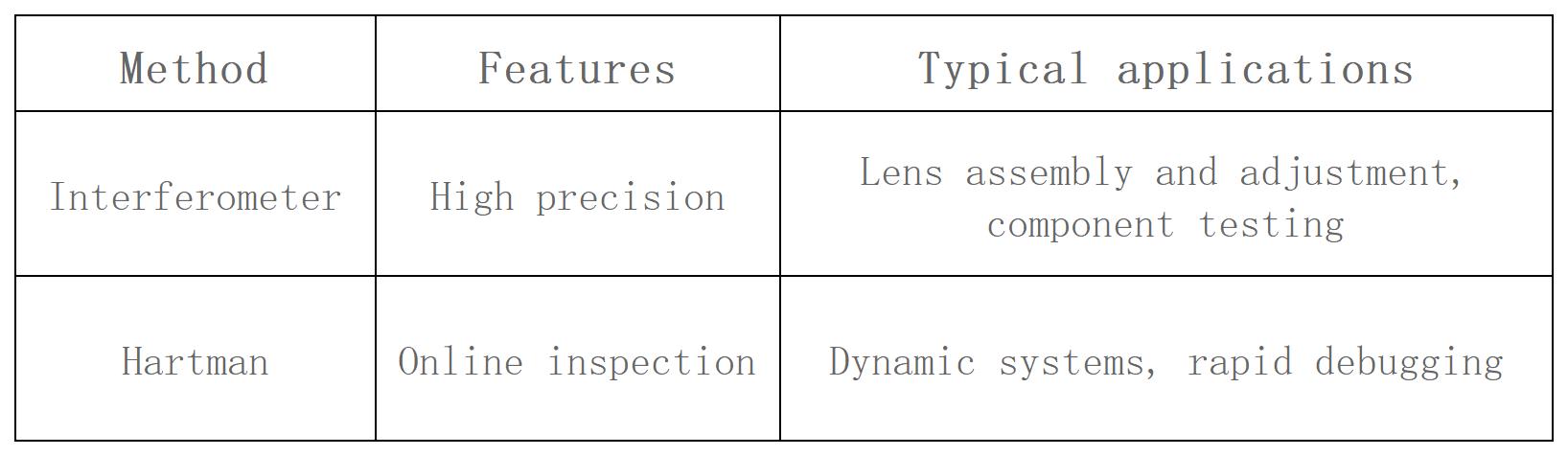

일반적인 테스트 방법
02 MTF 테스트: 시스템이 궁극적으로 "명확하게 볼" 수 있는지 확인
MTF(변조 전달 함수)는 다음을 설명합니다.
이미지 디테일과 대비를 유지하는 시스템의 능력.
MTF가 높을수록 이미지가 더 선명해집니다.
파면에 비해 MTF는 고객이 본 최종 결과에 더 가깝습니다.

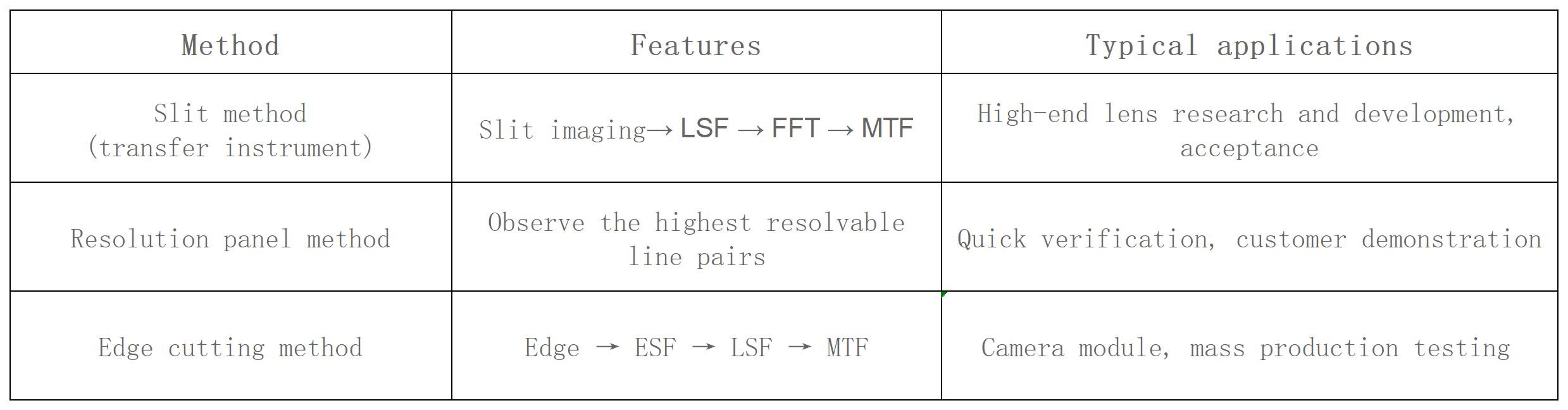

일반적인 MTF 테스트 방법
그 중 업계에서 일반적으로 언급되는 Trioptics 시스템은 일반적으로 현재 고급 렌즈를 테스트하는 표준 방법 중 하나인 슬릿 스캔 방법에 속합니다.

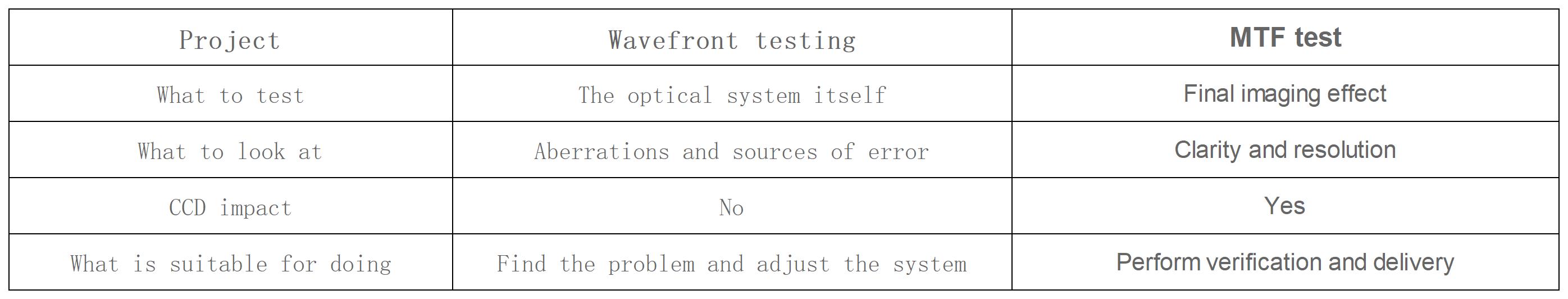

03 Wavefront vs. MTF: 차이점은 무엇인가요?
간단히 말해서:
Wavefront는 "왜 불분명한가"를 알려줍니다. MTF는 "명확한지 아닌지"를 알려줍니다.
04 이 둘을 서로 변환할 수 있나요?
이론적으로는 그렇습니다. Wavefront → PSF → MTF, 즉 Wavefront 데이터를 사용하여 이론적인 MTF를 도출할 수 있기 때문입니다.
그러나 실제로는 실제 MTF도 다음의 영향을 받습니다:
◆CCD/CMOS 픽셀 크기
◆샘플링 주파수
◆마이크로렌즈 구조
◆조립 및 조정 오류
◆전자소음
따라서 Wavefront 데이터는 이론적 성능을 제공합니다. MTF는 실제 시스템 성능을 측정합니다.

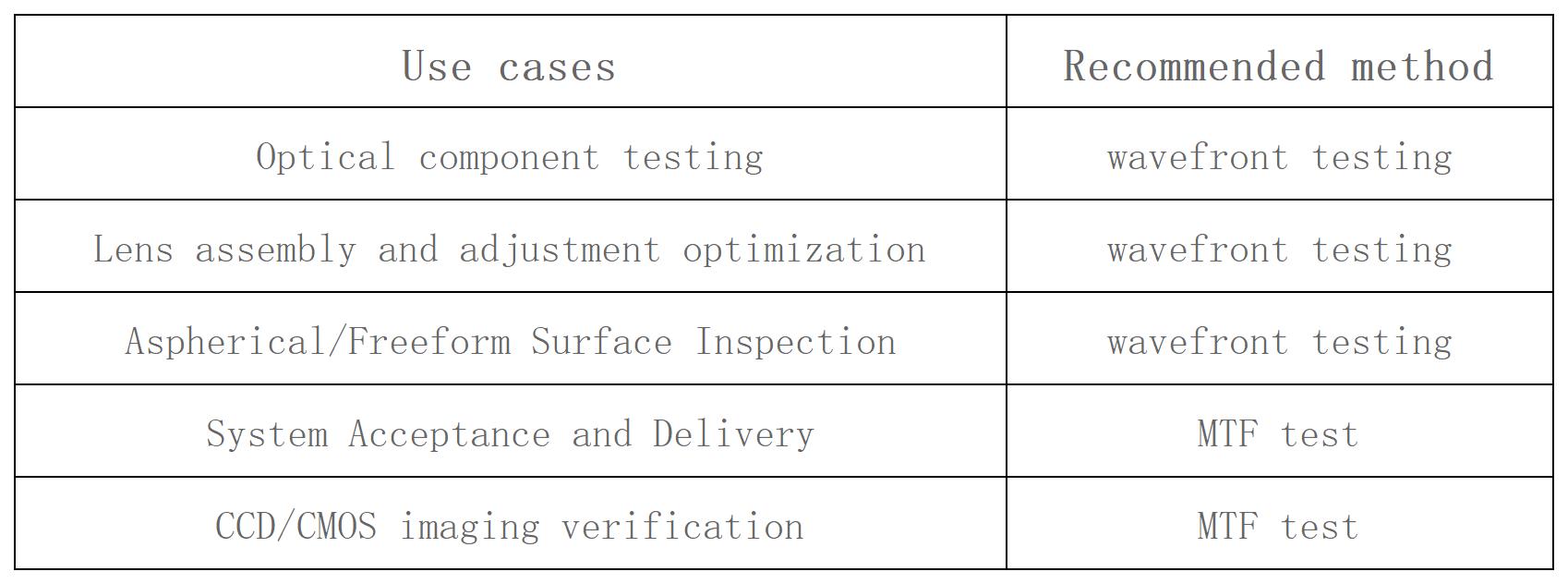

05 파면은 언제 측정하나요? MTF를 언제 측정해야 합니까?
모범 사례에는 일반적으로 먼저 파면 테스트를 사용하여 시스템을 최적화한 다음 MTF(평균 변환 계수)를 사용하여 결과를 검증하는 것이 포함됩니다.
결론
Wavefront 테스트와 MTF 테스트는 대체가 아니라 오히려 보완적입니다.
Wavefront 테스트는 진단 도구입니다. MTF가 최종 답변입니다.
진정으로 포괄적인 시스템 품질 평가를 위해서는 두 가지가 모두 필요합니다.
오직 이런 방법으로만 우리는 다음을 진정으로 달성할 수 있습니다.
"이론적으로 우수함"에서 "실질적으로 명확한 이해"까지.
