01 USAF 1951 해상도 플레이트란?
USAF 1951(미국 공군 1951 해상도 타겟)은 세계에서 가장 널리 사용되는 표준 해상도 테스트 타겟 중 하나입니다. 이는 흑백 줄무늬의 표준 배열로 구성되며 광학 시스템이 분해할 수 있는 가장 작은 세부 사항을 판단하는 데 사용됩니다. 간단히 말해서, 렌즈가 얼마나 명확하게 분리할 수 있는지가 렌즈의 해상력을 나타냅니다.
일반적인 응용 분야는 다음과 같습니다.
◆렌즈 R&D 검증
◆산업용 시력검사
◆마이크로시스템 평가
◆광학계 수용
02 결의판의 그룹과 요소는 무엇인가요?

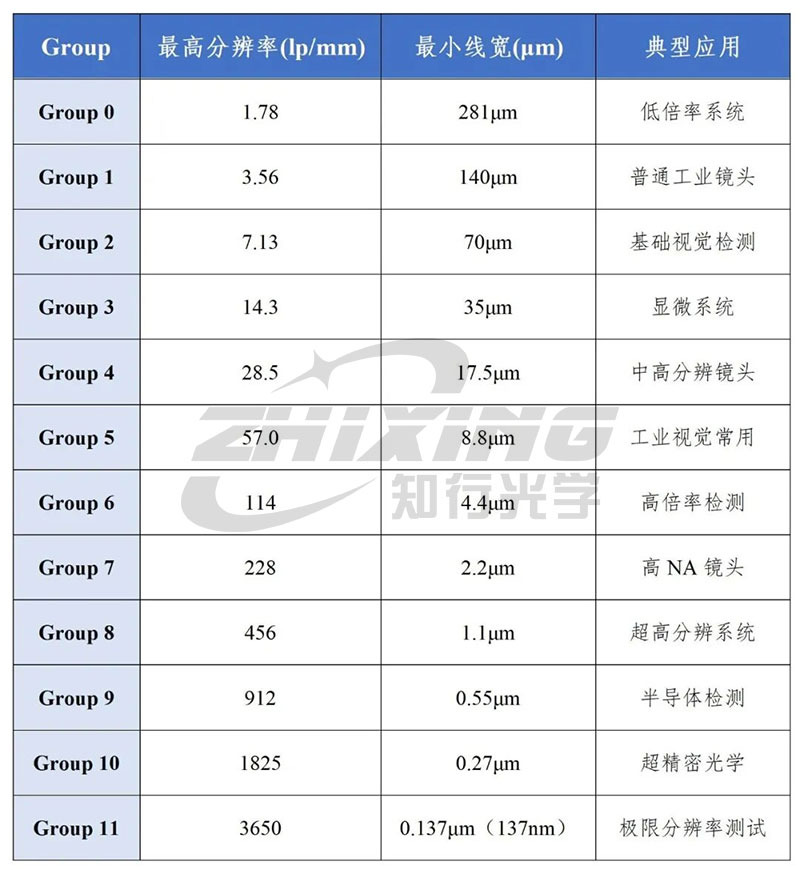

USAF 1951의 패턴은 여러 그룹과 요소로 구성됩니다. 각 그룹에는 6개의 요소가 포함되어 있으며, 각 요소는 서로 다른 공간 주파수(lp/mm)에 해당합니다.
숫자가 클수록 선이 더 미세해지고 테스트가 더 어려워집니다.
03 USAF 1951을 올바르게 사용하려면?
1단계: 테스트 시스템 설정
여기에는 일반적으로 다음이 포함됩니다.
◆광원(균일한 조명)
◆USAF 결의안 보드
◆테스트 중인 렌즈
◆CCD/CMOS 카메라
◆표시 및 분석 소프트웨어
기본 테스트 경로:
광원 → USAF 해상도 보드 → 테스트 중인 렌즈 → 센서 → 이미지 분석
참고:
◆균일한 조명 확보
◆정확한 초점
◆광축을 최대한 가깝게 정렬하십시오.
◆시스템 진동을 피하십시오
2단계: 가장 선명한 이미징 위치 찾기
최적의 이미지 선명도를 얻으려면 초점 거리나 작동 거리를 조정하십시오.
이는 결과에 영향을 미치는 가장 중요한 단계입니다.
3단계: "아직도 분리될 수 있나요?"를 관찰하세요.
이미지를 검사합니다.
어떤 그룹, 어떤 요소의 검은색과 흰색 줄무늬가 여전히 명확하게 구분될 수 있습니까?
판단 기준:
검은색과 흰색 줄무늬가 명확하게 구분됩니다.
줄무늬가 섞이거나 회색으로 표시되거나 구별할 수 없음
마지막으로 인식할 수 있는 패턴은 시스템 해상도의 상한을 나타냅니다.
04 lp/mm로 변환하는 방법은 무엇인가요?

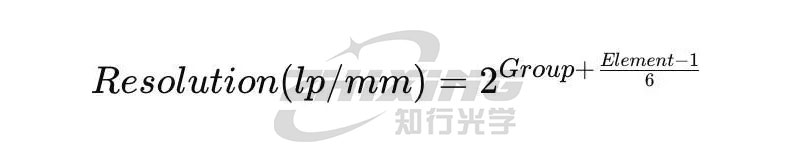

각 그룹/요소는 고정된 공간 주파수에 해당합니다. 변환 공식:
예를 들어:
◆그룹 5, 요소 3
◆약 20lp/mm에 해당
lp/mm(라인 쌍/mm) = 밀리미터당 구별할 수 있는 검은색과 흰색 선의 수
최소 선 너비 = 단일 검정색 또는 흰색 선의 너비

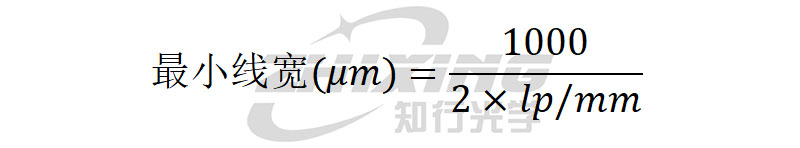

둘 사이의 관계:

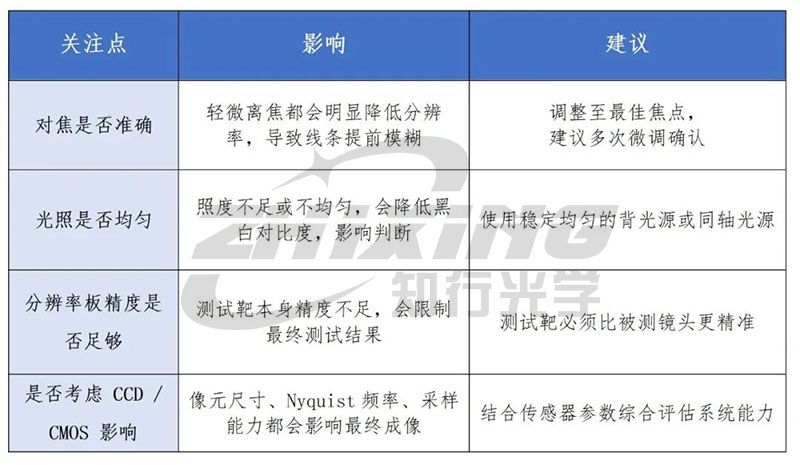

05 테스트 결과의 신뢰성은 어떻게 판단하나요?
부정확한 테스트는 렌즈 문제가 아니라 테스트 방법의 문제로 인해 발생하는 경우가 많습니다.
추천 도서:
06 고해상도 그룹은 언제 필요한가요?
고급 렌즈의 해상도가 지속적으로 향상됨에 따라 기존의 그룹 5와 그룹 6으로는 더 이상 충분하지 않습니다.
예를 들어:
◆반도체 검사용 렌즈
◆High-NA 현미경 대물렌즈
◆AOI 시스템
◆초고화소 산업용 비전
시스템 성능을 실제로 측정하려면 그룹 9/그룹 10/그룹 11이 필요한 경우가 많습니다.
특히: USAF Group 11(최대 약 3500lp/mm)
초고해상도 렌즈를 테스트하는 중요한 표준이 되었습니다.
결론
USAF 1951 해상도 차트는 단순하고 직관적이며 신뢰할 수 있다는 점에서 고전적입니다.
이는 렌즈가 "명확하게 보이는지" 판단하는 데 도움이 될 뿐만 아니라 엔지니어가 시스템이 얼마나 "명확하게" 볼 수 있는지를 신속하게 발견하는 데도 도움이 됩니다. 진정으로 신뢰할 수 있는 테스트 결과를 얻으려면 적절한 분해능 차트를 선택하고 올바른 테스트 방법을 사용하는 것이 필수적입니다.
