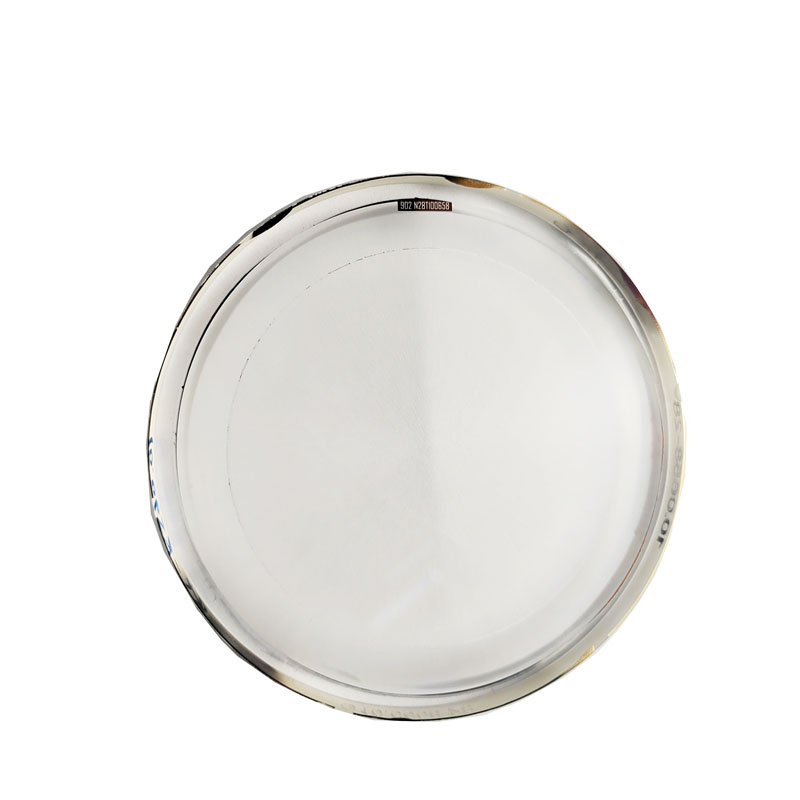

CGH 널 교정기(Computer-Generated Hologram Null Correctors)는 비구면 및 자유형 렌즈 또는 거울과 같은 정밀 광학 시스템의 수차를 측정하고 교정하는 데 사용되는 고급 광학 테스트 장치입니다. 회절 기반 기술을 사용하여 테스트 중인 광학 부품의 이상적인 모양과 완벽하게 일치하는 파면을 생성하여 매우 정확한 널 테스트를 가능하게 합니다.
CGH Null Corrector는 컴퓨터에서 생성된 홀로그램(정밀 회절 격자)을 사용하여 기준 파면을 생성하는 방식으로 작동합니다. 레이저 빛이 CGH를 통과하면 회절되어 테스트 광학 장치의 예상 수차의 역수에 해당하는 파면이 생성됩니다. 이 기준 파면과 테스트 표면에서 반사된 실제 파면 사이의 편차는 간섭계와 같은 검출기에 의해 포착됩니다. 이러한 편차를 분석하여 광학 표면의 오류를 정량화합니다.
주요 작업 원칙은 다음과 같습니다.
파면 매칭: CGH는 테스트 광학의 이상적인 모양을 "무효화"하는 맞춤형 파면을 생성하여 반사된 파면을 평면 또는 단순한 구형 기준으로 바꾸어 쉽게 측정할 수 있습니다.
회절 기반 교정: 홀로그램은 빛을 특정 차수로 유도하는 정밀한 패턴으로 설계되었으며 첫 번째 회절 차수를 테스트에 사용합니다.
고해상도 오류 매핑: 간섭계 데이터는 상세한 표면 오류 프로파일을 제공하여 교정 연마 또는 정렬이 가능합니다.
우리의CGH 널 교정기업계 표준 간섭계와의 호환성과 최대 정밀도를 위해 설계되었습니다. 주요 제품 매개변수는 다음과 같습니다.
주요 특징:
회절 효율 > 1차 35%
나노미터 미만의 파면 정확도
632.8nm(HeNe 레이저) 또는 1064nm(IR 레이저)의 파장과 호환 가능
각 특정 광학 장치에 맞게 맞춤 설계됨
재질: 용융 실리카 또는 석영 기판
크기 범위: 직경 25mm ~ 500mm
매개변수 테이블:
| 매개변수 | 사양 |
|---|---|
| 파면 정확도 | < λ/50 RMS(λ = 632.8 nm) |
| 정렬 공차 | < 10 arcsec의 기울기 및 중심심 |
| 라인 배치 정확도 | < 50nm |
| 레이저 호환성 | HeNe, IR 또는 가시광선 레이저 소스 |
| 작동 거리 | 50mm에서 2000mm까지 맞춤 설정 가능 |
| 표면 품질 | 10-5 스크래치 발굴 |
CGH Null Corrector는 항공우주, 천문학, 고급 이미징 산업에서 대형 망원경, EUV 리소그래피 광학 장치 및 정밀 거울을 검증하는 데 필수적입니다. 물리적인 널 렌즈 없이 복잡한 광학 표면을 테스트할 수 있는 능력은 다용도성과 비용 효율성을 높여줍니다.
당사의 제품은 수십 년간의 광학 엔지니어링 전문 지식과 최첨단 리소그래피 제조 공정을 결합합니다. 각 CGH는 추적 가능한 정확성과 반복 가능한 결과를 보장하기 위해 세심하게 설계되고 검증되었습니다.
만약 당신이 매우 관심이 있다면닝보 지싱 광학 기술제품에 대해 궁금하시거나 궁금한 사항이 있으시면 언제든지 연락주세요저희에게 연락하세요.
