광학 제조 산업에서 원통형 렌즈를 사용하는 많은 사람들은 이런 난감한 순간을 경험합니다. 영업사원이 고객의 원통형 렌즈 도면을 막 받았거나, R&D가 새 렌즈 설계를 막 마쳤지만 이를 프로세스나 테스트 엔지니어에게 넘겨주는 경우입니다. 모두가 그림 주위에 모여서 필연적으로 궁금해합니다.
"테스트를 위해 이 실린더를 어떤 CGH 모델과 결합해야 합니까?"
"Fno는 어느 방향으로 계산됩니까? 오버플로를 방지하기 위해 간섭계를 어떻게 일치시키나요?"
실제로 원통형 CGH를 선택하는 것은 항상 기술적인 작업이었습니다. 곡률 반경을 계산하고, 모선 방향을 결정하고, 간섭계의 조리개를 고려해야 합니다. 수동 계산은 시간이 많이 걸리고 오류가 발생하기 쉽습니다.
테스트가 이렇게 고통스러워서는 안 됩니다.
모든 사람이 도면에서 모델을 "맹목적으로 추측"하는 시대에 완전히 작별할 수 있도록 지능형 원통형 CGH 자동 선택 소프트웨어를 개발했습니다.
이제 더 이상 두꺼운 매개변수 매뉴얼을 살펴보거나 복잡한 기하학적 파생을 수행할 필요가 없습니다. 도면의 핵심 데이터를 입력하여 순식간에 "빈칸 채우기" 전문가가 되기만 하면 됩니다.
원통 모양과 볼록함(표면 또는 선? 오목 또는 볼록?)
곡률 반경
두 방향의 광 투과 치수(모선을 따라 및 모선에 수직)
나머지는 소프트웨어에 의해 처리됩니다. "확인"을 클릭하면 시스템이 자동으로 가장 적합한 CGH 모델과 최상의 Fno 매칭 방식을 결정하고 정확하게 추천합니다!
이 기사에서는 이 "선택 도구"를 통해 실린더 검사를 위한 복잡한 준비 작업을 "4개의 매개변수 입력"만으로 단순화하는 방법을 직접 경험해 보겠습니다.
셀렉션 웹사이트
http://www.zhixingoptics.com/xuanxing
선택 인터페이스
URL을 입력하면 두 개의 창이 포함된 그림 1과 같은 인터페이스가 나타납니다.
왼쪽의 파란색 상자는 선택 창으로, 주요 기능은 R 값, 볼록성(오목과 볼록 사이에서 전환될 수 있는 유형), 모양(사각형, 원형, 타원 사이에서 전환될 수 있는 모양) 및 크기를 포함한 원통형 매개변수를 입력하는 것입니다.
오른쪽의 노란색 상자는 주로 당사에서 판매하는 모델과 테스트할 비구면 표면의 스폿 적용 범위를 보기 위한 보기 창입니다.

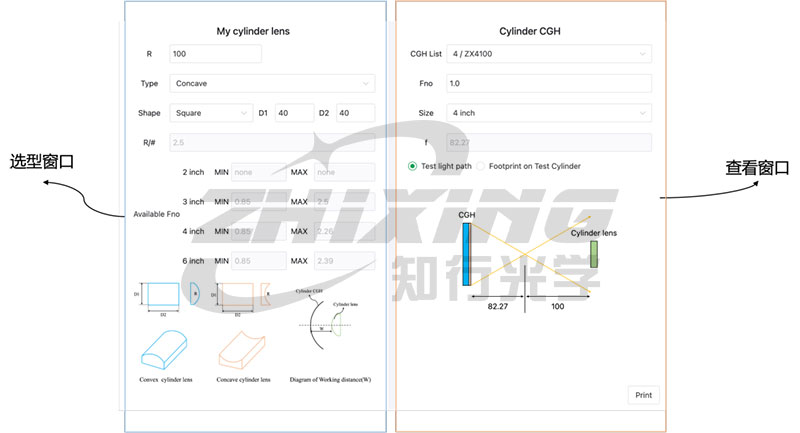

그림 1: 선택 도구의 전체 인터페이스 다이어그램
I. 선택 창
왼쪽의 파란색 상자는 두 가지 주요 기능이 있는 선택 창입니다.
◆기능 1: 원통형 거울 매개변수 입력
R: 원통형 거울의 곡률 반경. 절대값을 입력하세요.
유형: 오목 또는 볼록을 선택합니다.
모양: 원통형 거울의 모양을 선택합니다(직사각형 또는 타원형. 정사각형과 원형은 각각 직사각형과 타원의 특별한 형태입니다).
D1: 곡률 방향이 있는 조리개.
D2: 곡률 방향이 없는 조리개.
R/#: 원통형 거울의 F/#. 입력할 수 없습니다. 자동으로 계산됩니다.
W: Type으로 Convex를 선택한 경우 작동 거리(원통 정점에서 축 거리 CGH)를 입력해야 합니다. 안전상의 이유로 거리를 10mm 이상으로 설정하는 것이 좋습니다.
◆기능 2: 다양한 크기에 대해 제안된 Fno 범위 출력
원통형 렌즈에 대한 관련 매개변수를 입력한 후 소프트웨어는 다양한 크기에 대해 제안된 Fno 범위를 출력합니다. 테스트할 원통형 렌즈에 대한 매개변수를 그림 1의 선택 상자에 입력하면 선택 소프트웨어는 그림 2와 같이 제안된 Fno 범위를 출력합니다.
2인치 렌즈의 경우 "none"이 표시되어 2인치 렌즈에 사용할 수 있는 모델이 없음을 나타냅니다. 3인치, 4인치, 6인치 렌즈 모델이 모두 제공됩니다.
3인치 디스플레이의 경우 Fno 범위는 0.85~2.5입니다. 부록 1의 표를 참조하면 3인치 디스플레이에는 ZX3100, ZX3150, ZX3200의 세 가지 모델이 있습니다.
4인치 디스플레이의 경우 Fno 범위는 0.85~2.26입니다. 부록 1의 표를 참조하면 4인치 디스플레이에는 ZX4100, ZX4150, ZX4200의 세 가지 모델을 사용할 수 있습니다.
6인치 디스플레이의 경우 Fno 범위는 0.85~2.39입니다. 부록 1의 표를 참조하면 6인치 디스플레이에는 ZX6100, ZX6150, ZX6200의 세 가지 모델을 사용할 수 있습니다.

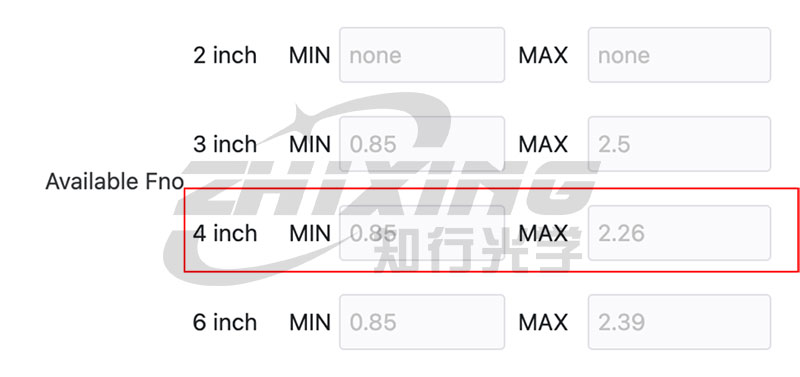

그림 2: 권장 모델 선택
위는 오목한 표면의 선택을 보여줍니다. 동일한 매개변수를 가진 원통형 곡면을 볼록 곡면으로 변경하면 선택 인터페이스는 다음과 같습니다. W는 CGH 그래픽 표면과 볼록면 고정점 사이의 최소 거리입니다(10mm 이상 권장).

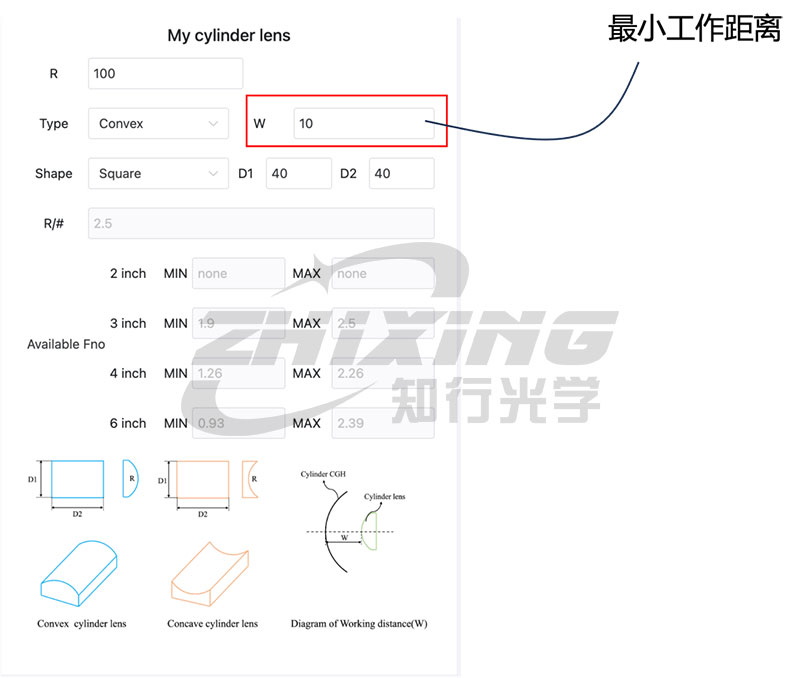

그림 3: 볼록면 선택 인터페이스
2인치 디스플레이의 경우 "없음"은 사용 가능한 모델이 없음을 나타냅니다.
3인치 디스플레이의 경우 Fno 범위는 1.9~2.5입니다. 부록 1을 참고하면 3인치 모델인 ZX3200을 선택할 수 있다.
4인치 디스플레이의 경우 Fno 범위는 1.26~2.26입니다. 부록 1을 참고하면 4인치 모델인 ZX4150과 ZX4200을 선택할 수 있다.
6인치 디스플레이의 경우 Fno 범위는 0.93~2.39입니다. 부록 1을 참고하면 6인치 모델인 ZX6100, ZX6150, ZX6200을 선택할 수 있다.
II. 보기 창
오른쪽의 노란색 상자는 두 가지 주요 기능을 갖는 보기 창입니다.
◆기능 1: 왼쪽에서 권장 Fno 범위에 따라 사용 가능한 모델을 확인합니다.
이 예에서는 CGHlist 열의 드롭다운 메뉴에서 ZX4200이 선택되었습니다. Fno, Size 및 F는 자동으로 계산됩니다.

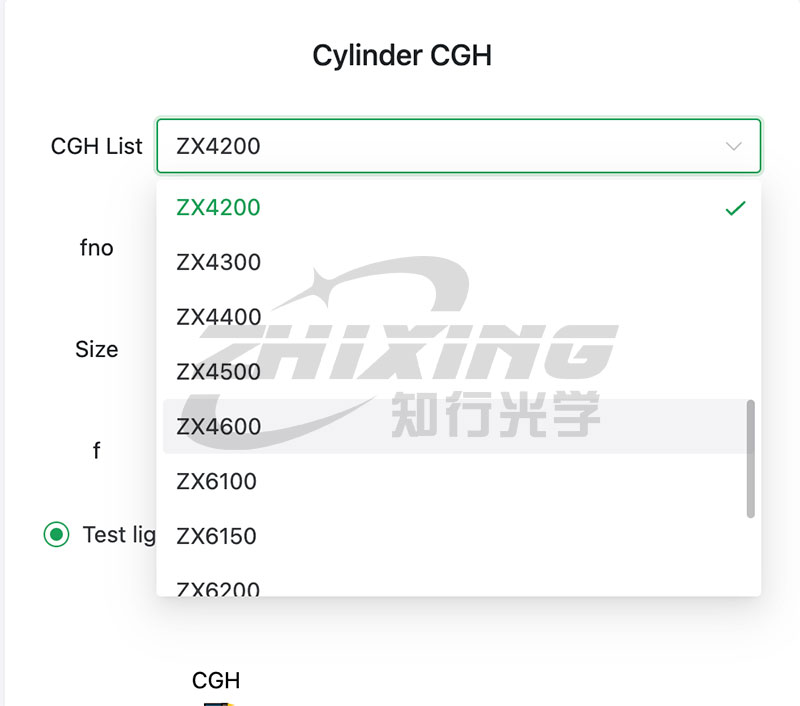

그림 4: 모델 드롭다운 창
두 가지 다이어그램을 볼 수 있습니다.
1) 그림 5와 같은 광 경로 다이어그램(거리 정보 포함):

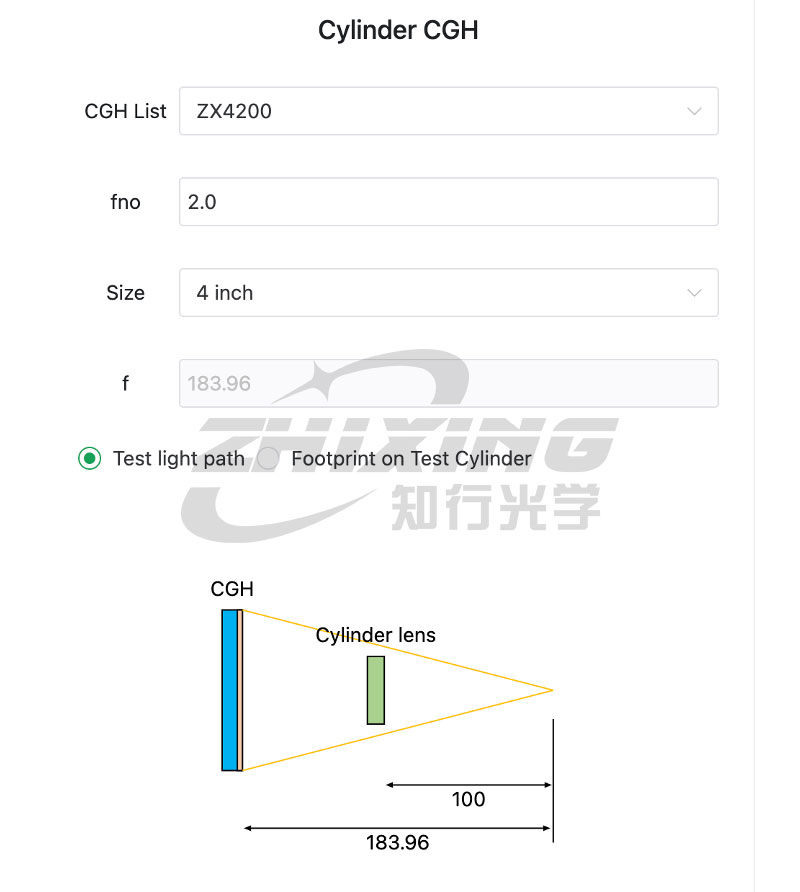

그림 5: 테스트 광 경로 다이어그램
2) 그림 1의 오목면에 대해 4인치 원통형 CGH의 3개 모델(ZX4100, ZX4150, ZX4200)의 스폿 커버리지를 그림 6에 나타내었다. 하단에는 에너지 비율이 나와 있다. 1보다 큰 값의 값이 작을수록 더 많은 픽셀을 감지할 수 있으며 해상도가 높아집니다. 세 가지 모델 중 ZX4200은 에너지 비율(1.26)이 가장 작아 다른 두 모델보다 높습니다.

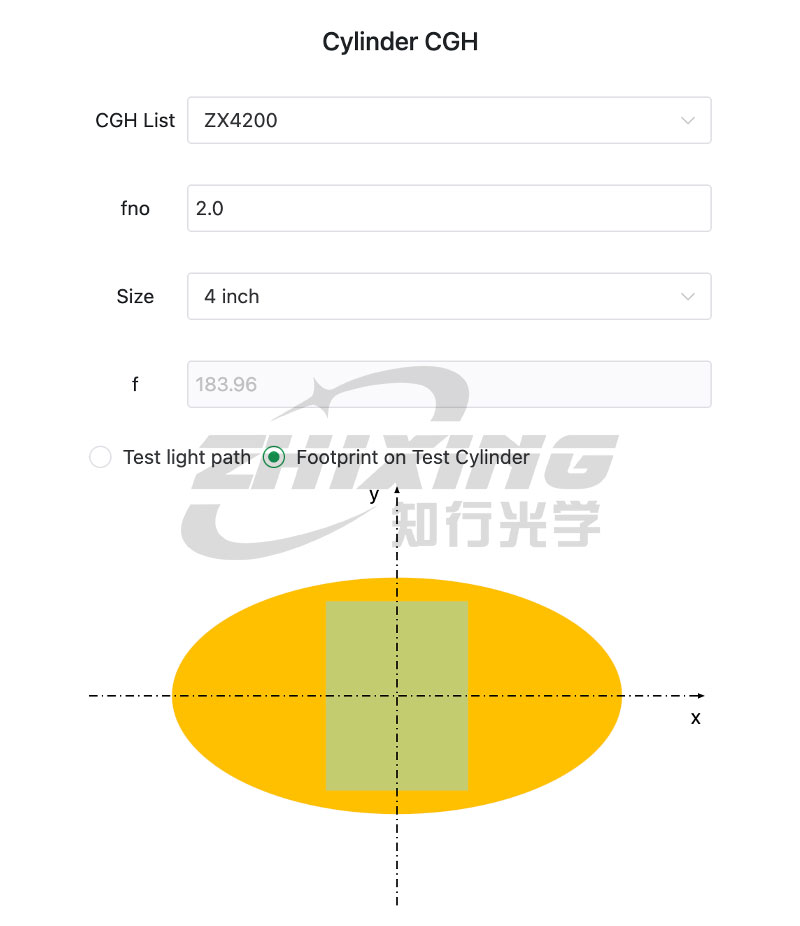

그림 6: 광점 범위 지도
◆기능 2: 맞춤형 모델 보기
왼쪽의 제안 모델이 당사 제품 모델 목록 외부에 있는 경우(예: 4.3~4.6 사이의 제안 Fno), 당사에서는 이 범위의 Fno를 보유하고 있지 않은 경우 이를 맞춤화해야 합니다. 그림 7과 같이 CGHlist 열에서 "Custom"을 선택합니다.

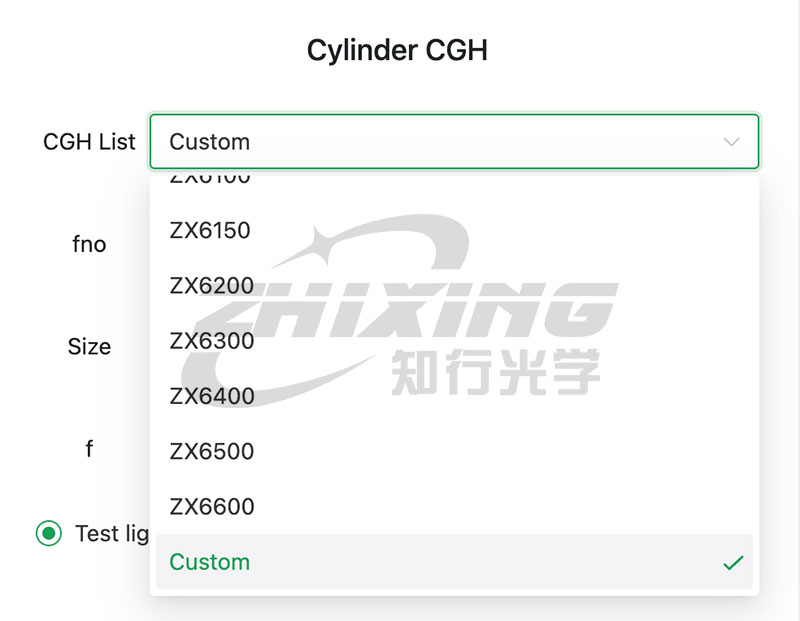

그림 7: 맞춤형 모델 선택
빨간색 상자에 fno를 입력하고 파란색 상자에서 모델을 선택합니다. 이 예에서 4인치 Fno의 권장 범위는 [1.35 2.37]입니다. fno=2.1을 정의할 수 있습니다.

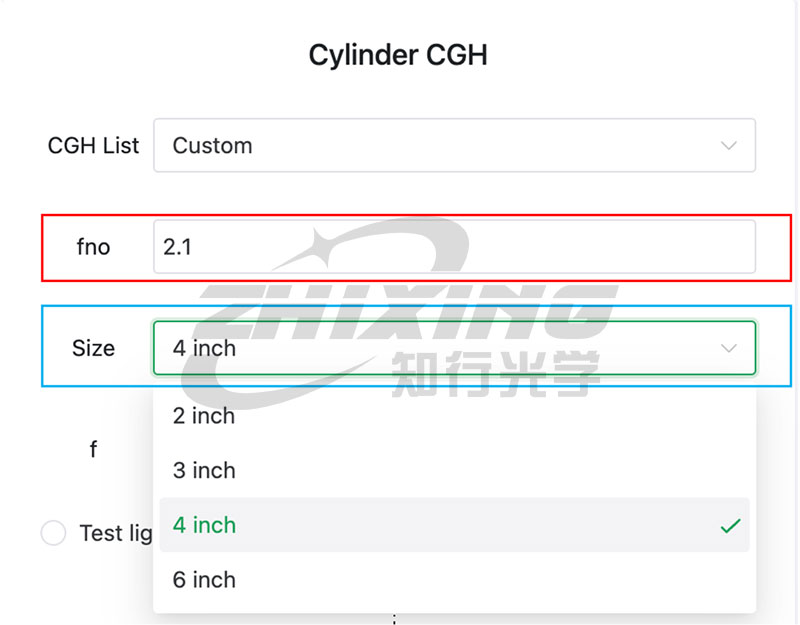

그림 8: 사용자 정의 창 입력 항목의 예
맞춤형 모델 번호를 기반으로 광학 경로 다이어그램과 광점 적용 범위 다이어그램을 보고 맞춤형 모델을 사용하여 원통형 렌즈를 테스트할 수 있는지 확인할 수 있습니다.
첨부 1: 원통형 CGH 모델 목록
모델명 설명: ZX-ABCD: A: 원통형 CGH의 크기를 나타냅니다. BCD: 원통형 CGH의 Fno를 나타냅니다.
예 1: ZX4200 모델: 4인치; Fno: 2.0
예 2: ZX6100 모델: 6인치; Fno: 1.0
다양한 크기의 CGH 모델 목록은 다음과 같습니다.

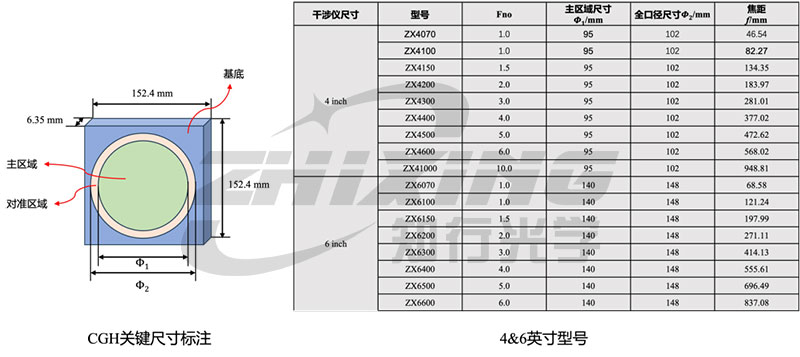

표 1: 2인치 및 3인치 원통형 CGH의 주요 매개변수
표 2: 4인치 및 6인치 원통형 CGH의 주요 매개변수
