흰색 패널 검정색 패턴 세라믹 교정 보드

Zhixing은 흰색 패널 검정색 패턴 세라믹 교정 보드에 대한 풍부한 경험을 보유하고 있으며 동시에 제품 정확도가 고객의 요구 사항을 충족하는지 확인하고 다양한 모델의 사용자 정의를 지원하며 귀하와의 협력을 기대하고 있습니다.

흰색 패널 검정색 패턴 세라믹 교정 보드는 고정밀 머신 비전 애플리케이션용 로봇을 교정하고 측정하기 위한 도구입니다. 산업 자동화 생산 라인, 로봇 비전 시스템, 3D 스캐닝, CNC 가공 및 검사에 적합합니다. 캘리브레이션 보드를 이용하면 로봇의 위치와 자세를 측정하여 로봇의 정밀도와 정확성을 높이고 작업 효율을 향상시키며 생산 비용과 작업 위험을 줄일 수 있습니다.

White Panel Black Pattern Ceramic Calibration Board의 요구 사항은 매우 엄격하여 높은 안정성과 높은 정밀도는 물론 간섭 방지 성능과 높은 반복성을 요구합니다. 따라서 우수한 광학 품질과 정밀한 제조 공정을 갖춘 제조업체만이 이렇게 어려운 Calibration Plate를 생산할 수 있습니다.

간단히 말해서, White Panel Black Pattern Ceramic Calibration Board는 로봇 및 자동화 생산 라인의 정밀도와 정확도를 향상시킬 수 있는 고급 머신비전 측정 및 교정 도구로서 다양한 산업 분야에 적합하며, 현대적인 지능형 제조 및 자동화된 생산. 흰색 패널 검정색 패턴 세라믹 교정 보드는 고정밀 머신 비전 애플리케이션용 로봇을 교정하고 측정하기 위한 도구입니다. 산업 자동화 생산 라인, 로봇 비전 시스템, 3D 스캐닝, CNC 가공 및 검사에 적합합니다. 캘리브레이션 보드를 이용하면 로봇의 위치와 자세를 측정하여 로봇의 정밀도와 정확성을 높이고 작업 효율을 향상시키며 생산 비용과 작업 위험을 줄일 수 있습니다.

White Panel Black Pattern Ceramic Calibration Board의 요구 사항은 매우 엄격하여 높은 안정성과 높은 정밀도는 물론 간섭 방지 성능과 높은 반복성을 요구합니다. 따라서 우수한 광학 품질과 정밀한 제조 공정을 갖춘 제조업체만이 이렇게 어려운 Calibration Plate를 생산할 수 있습니다.

간단히 말해서 White Panel Black Pattern Ceramic Calibration Board는 로봇 및 자동화 생산 라인의 정밀도와 정확성을 향상시킬 수 있는 고급 머신 비전 측정 및 교정 도구로 다양한 산업 분야에 적합하며, 현대적인 지능형 제조 및 자동화된 생산.

특징:

필수 세부정보

맞춤형 지원:OEM, ODM

원산지: 중국 절강성

브랜드 이름:지싱

모델 번호: ZX

제품 이름: 백색 패널 검정 패턴 세라믹 교정 보드

소재:도자기

색깔: 백색

정밀도: ±0.001

특성: 깨지기 쉬운

응용 프로그램:머신 비전

기능:교정

무게: ±15g

유형:광학 액세서리

사용법:측정 장비

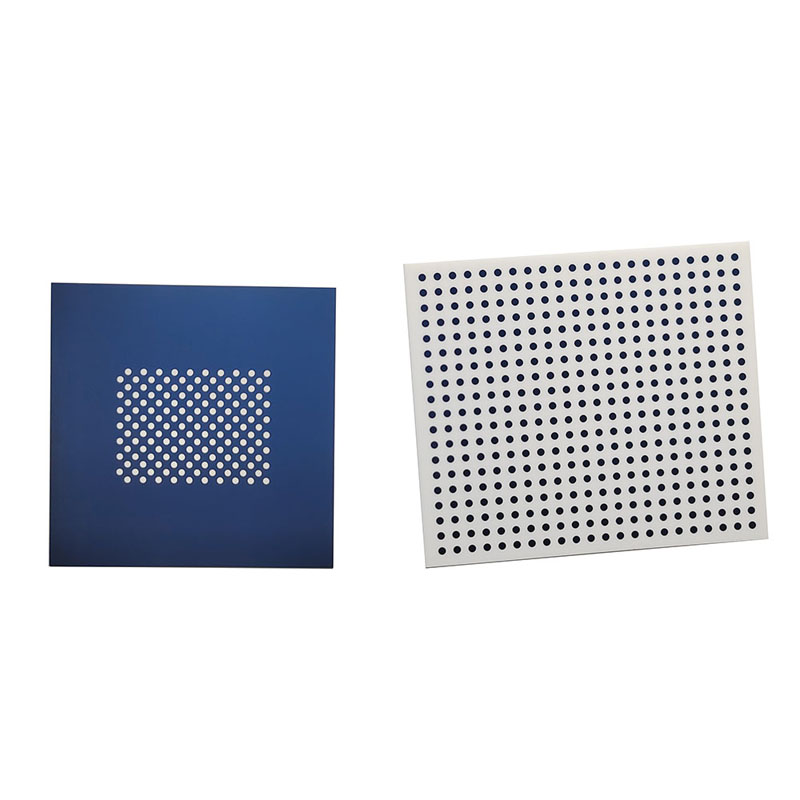

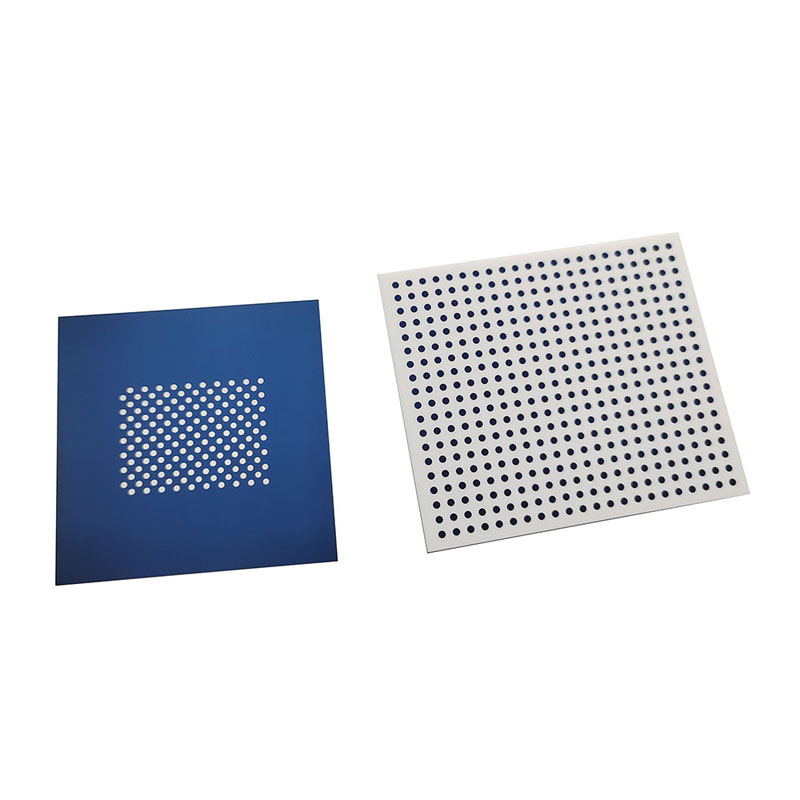

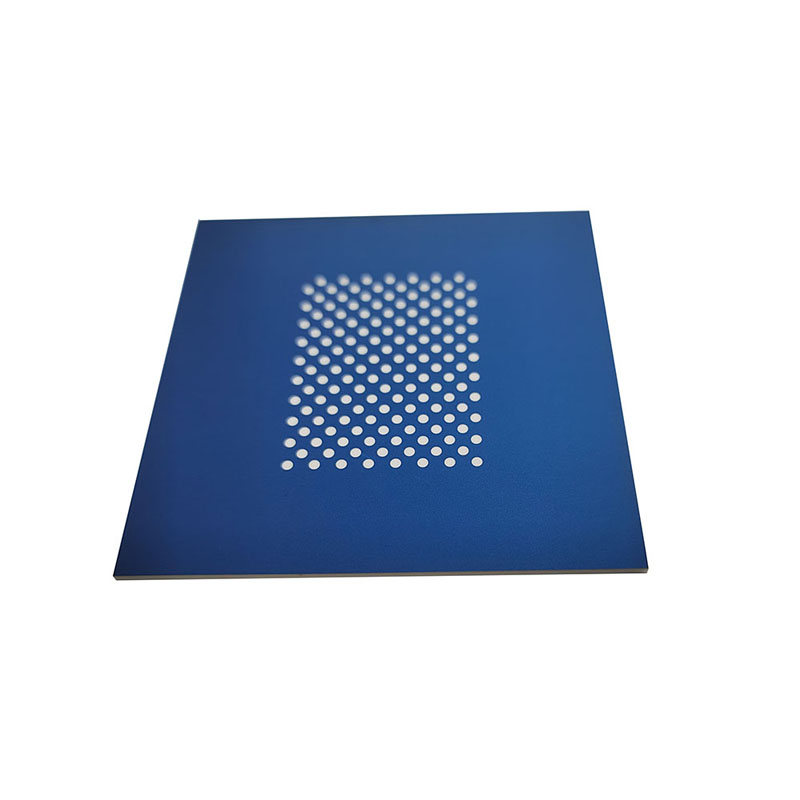

블루 패널 화이트 패턴 VS 블루 패턴 화이트 패널

흰색 패턴 세부 표시

흰색 패널 검정색 패턴 세라믹 교정 보드 사용 시 주의사항:

1. 교정 이미지 수는 일반적으로 15~25개입니다. 이미지 수가 너무 적어 교정 매개변수가 부정확해지기 쉽습니다.

2. 보정 플레이트의 이미징 크기는 전체 사진의 약 1/4~2배여야 하며 크기는 장면에 따라 달라집니다.

3. 보정 플레이트의 밝기가 충분하고 균일하도록 보조 광원을 사용하여 보정 플레이트를 연마합니다.

4. 보정 플레이트 이미징은 과도하게 분해되어서는 안 됩니다. 그러면 형상 윤곽 추출의 오프셋이 발생하여 원 중심 추출이 부정확해집니다.

5. 교정 플레이트 특징 이미징은 명확한 초점 흐림 거리를 가질 수 없습니다. 초점 흐림이 발생하면 보정 플레이트의 거리, 조리개 크기 및 이미지 거리를 조정하여 조정할 수 있습니다(고정 초점 렌즈의 경우 초점을 맞추는 것은 일반적으로 이미지 거리 조정을 의미함).

6. 교정 과정 중에는 카메라의 조리개와 초점 거리를 변경할 수 없으므로 재교정이 필요합니다.

7. 교정 플레이트 이미지의 수는 전체 측정 공간과 전체 측정 시야를 포괄해야 합니다. 카메라 이미지는 4개의 사분면으로 나누어집니다. 캡처된 교정 플레이트 이미지가 4개 사분면에 고르게 분포되어 있는지 확인해야 합니다. 각 사분면에서 서로 다른 방향으로 두 번 기울이는 것이 좋습니다.

적용 시나리오
