I. 기존 검사: "테스트 플레이트"와 "라인" 사이에 갇혀 있음
오랫동안 원통형 렌즈의 표면 형상 검사는 주로 다음과 같은 전통적인 방법에 의존해 왔지만 현대 고정밀 산업의 요구에 점점 더 부적절해졌습니다.
1. 테스트 플레이트 방법: 이 고대 방법은 간섭 줄무늬(뉴턴의 고리)를 관찰하는 숙련된 기술자에 의존합니다. 접촉 기반 측정이므로 값비싼 렌즈 표면이 쉽게 긁힙니다. 게다가 샘플은 정성적 판단만 제공할 수 있으며 나노미터 이하의 정량적 표면 형상 데이터를 제공할 수 없으며 비구면 및 원통형 표면의 요구 사항을 충족할 수 없습니다.
2. 윤곽 스캐닝: 비용이 많이 드는 "포인트 라인" 게임 및 효율성 병목 현상
접촉윤곽스캐닝 (대표장비 : Panasonic UA3P)
비접촉식 윤곽 스캐닝 (대표 장비: LUPHOScan, DUI, 네덜란드)
핵심 Pain Point: 고가의 장비로 인해 소규모 가공업체에는 과도한 감가상각비 부담이 가중됨.
II. CGH 솔루션: 치수 감소를 위한 "완벽한 벤치마크"
위의 문제점을 해결하는 Zhixing Optics의 원통형 CGH(원통형 표준 렌즈) 검사 솔루션은 고정밀, 저비용 및 고효율이라는 장점을 갖춘 매우 비용 효율적인 옵션을 프로세서에 제공합니다.
1. 나노미터 미만의 감지 정확도
CGH의 핵심 논리는 홀로그램 회절 원리를 활용하여 간섭계에서 방출된 표준 파면(평면 또는 구형)을 측정된 원통형 표면과 완벽하게 일치하는 원통형 파면으로 정확하게 "비틀는" 것입니다. 이러한 "제로 보상" 감지를 통해 원래 복잡했던 비구면 원통형 표면 측정이 평면 거울을 검사하는 것처럼 간단하고 직관적이게 되었습니다. Zhixing Optics는 최적화된 에칭 공정을 통해 CGH 자체의 제조 오류를 nm 수준으로 제어할 수 있어 고객에게 최고의 검출 정확도를 제공합니다.
2. 전필드 어레이(Full-Field Array), "맹인과 코끼리"에 작별 인사
프로파일로미터와 달리 CGH 검사는 비접촉식입니다. 간섭계의 시야 아래에서는 원통형 거울의 전체 표면 모양, 국부적인 결함, 장축을 따른 미세한 왜곡까지 모두 명확하게 볼 수 있습니다.
3. 신속한 정렬 및 비용 절감
Zhixing Optics의 독특한 "하이브리드 CGH 처리 기술"은 CGH 기판에 고대비 진폭 유형 정렬 마크를 통합합니다. 이는 이전에 매우 지루했던 간섭계 및 CGH 정렬 프로세스를 두 번째 수준으로 줄입니다. 당사가 개발한 신속 검사 장치와 결합하여 UPH 60(시간당 60개)의 수동 효율성을 달성하여 검사 부품당 비용을 크게 절감합니다.
III. 지식과 행동의 통일: 원통형 렌즈 검사의 뿌리 깊은 강점
Zhixing Optics에서는 모든 원통형 렌즈 뒤에 숨은 연구 노력과 산업적 가치를 깊이 이해하고 있습니다. "실험실 설계"에서 "산업적 대량 생산"까지의 최종 격차를 완전히 해소하기 위해 Zhixing Optics는 원통형 CGH 분야에서 포괄적인 기술 해자를 구축했습니다.
1. 전체 사양 범위, 매개변수 한계 확장
마이크로 나노 광학부터 대구경 공간 카메라까지 다양한 요구 사항에 적응하기 위해 Zhixing Optics는 표준화된 제품 시리즈 라이브러리를 구축했습니다. 우리는 2인치, 3인치, 4인치, 6인치, 심지어 9인치까지 다양한 기판 크기를 제공합니다. 주요 광학 매개변수 측면에서 Zhixing Optics의 원통형 CGH는 최소 Fno 0.7에 도달할 수 있습니다. 이는 큰 개구수와 높은 경사도의 비구면 원통형 거울의 테스트 과제를 쉽게 충족하여 국내 초고속 원통형 거울 테스트의 격차를 메울 수 있습니다.
산업용 신제품 인증서
2. 디지털 역량 강화: 자체 개발한 선택 도구
복잡한 비구면 매개변수에 직면했을 때 가장 잘 어울리는 CGH를 빠르게 찾는 방법은 무엇입니까? Zhixing Optics는 원통형 CGH 전용 온라인 선택 도구를 개발했습니다. 사용자는 렌즈의 곡률 반경과 유효 조리개만 입력하면 선택 솔루션이 몇 초 안에 제공됩니다. 이를 통해 프로젝트 초기 단계의 통신 비용이 크게 절감됩니다.

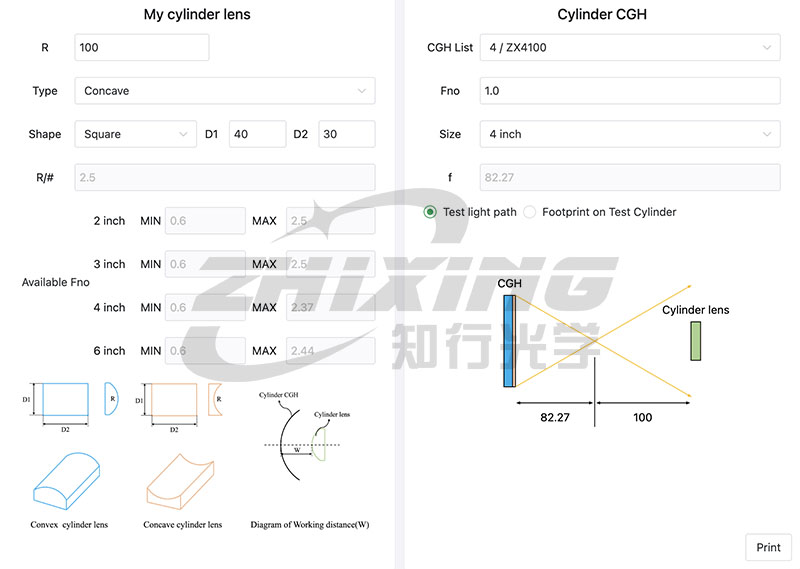

원통형 CGH 선택 인터페이스
3. 폐쇄 루프 납품: 전체 차원 정밀 조립 및 조정 고정 장치 시스템
정확한 측정은 정확한 정렬을 전제로 합니다. 원통형 CGH 응용 분야의 경우 Zhixing Optics는 "규모"를 제공할 뿐만 아니라 완전한 하드웨어 솔루션도 개발합니다.
CGH 전용 6차원 조정 고정 장치: 이 고정 장치는 6자유도(6-DOF)의 미크론 수준 조정 기능을 갖추고 있어 CGH와 간섭계의 광축 사이의 정확한 동축 정렬을 가능하게 합니다.

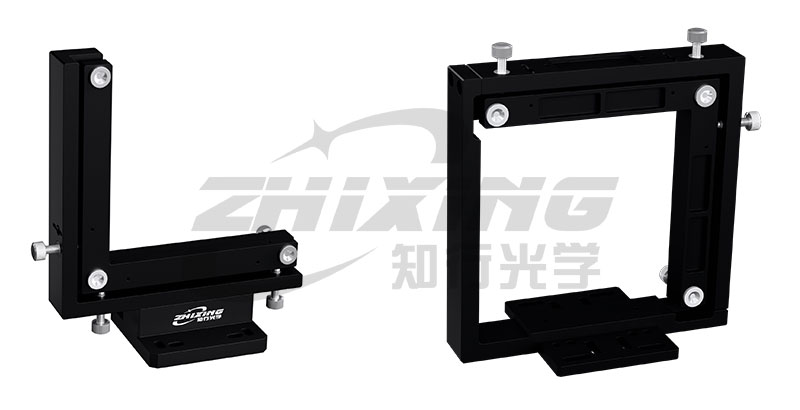

다차원 조정 프레임(왼쪽 조명 높이 145mm, 오른쪽 조명 높이 108mm)
원통형 렌즈 전용 클램핑 장치: 원통형 렌즈의 특수 형상을 위한 매우 안정적인 전용 클램프를 설계하여 검사 과정에서 렌즈에 가해지는 응력을 최소화하고 신속하고 반복 가능한 위치 지정을 지원합니다.

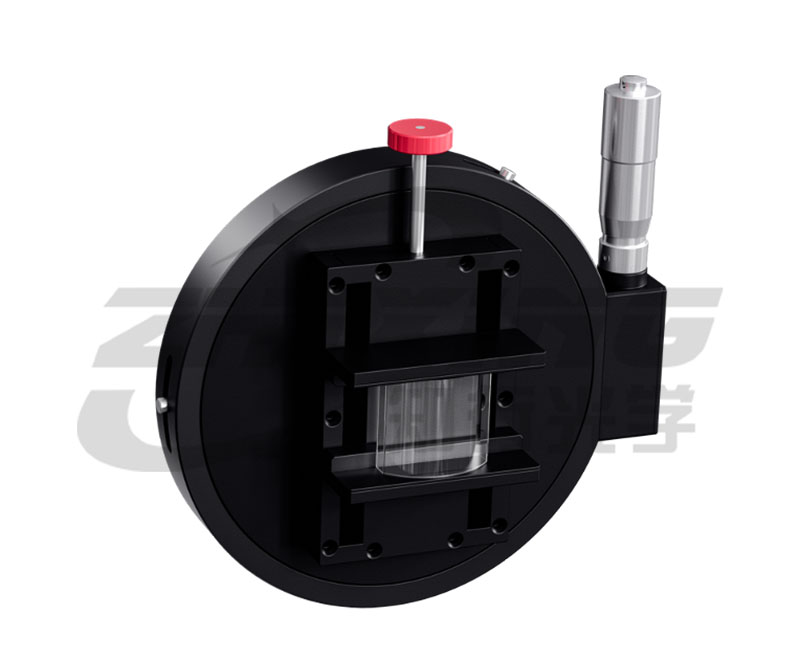

원통형 클램핑 장치
매우 효율적인 협업: CGH의 홀로그램 정렬 표시와 결합된 이 툴링 시스템은 이전에 번거로웠던 조립 및 조정 프로세스를 모듈화하고 표준화하여 포장 풀기부터 데이터 출력까지 정말 빠른 경험을 제공합니다.
결론
Zhixing Optics에서는 모든 정밀 원통형 거울 뒤에 숨은 산업적 가치를 깊이 이해하고 있습니다. "실험실 설계"에서 "대량 생산"까지 프로세스를 완전히 간소화하기 위해 당사는 나노미터 미만 수준의 원통형 CGH를 제공할 뿐만 아니라 자체 개발한 선택 도구와 성숙한 광기계 통합 솔루션을 활용하여 솔루션 선택 및 고정밀 조정 툴링부터 클램핑 지원에 이르기까지 완전한 폐쇄 루프 서비스를 제공합니다. Zhixing Optics는 정밀 스케일 제조업체일 뿐만 아니라 원통형 검사 문제를 극복하기 위한 고품질 파트너로서 모든 파면을 정확하게 재현하도록 돕습니다.
지식과 행동의 조화, 경계 없는 광학
Ningbo Zhixing Optics Technology Co., Ltd. – 정밀 홀로그램 검사 분야의 선두주자
