숨겨진 킬러 #1: 참조 전송 왜곡 - 정렬 영역에서 "불법 포즈" 측정을 엄격히 방지합니다. CGH 테스트의 엔지니어링 논리에서 참조 전송 링크는 매우 엄격합니다. 간섭계 파면 → CGH 회절 표면으로 전송 → 최종적으로 테스트 중인 렌즈로 전송됩니다. 이것은 상호 연결된 기하학적 체인입니다. 애프터 서비스 지원 시 고객이 제출한 측정 데이터에서 CGH 정렬 영역이 촘촘한 간섭 줄무늬로 채워져 있는 것을 자주 발견합니다. 이 상태는 CGH가 설계에 필요한 물리적 위치에 있지 않음을 의미합니다. 기준은 이미 첫 번째 단계(CGH에 대한 간섭계)에서 잘못 정렬되었습니다. 이러한 "불법적인 자세"로 측정된 모든 표면 데이터는 완전히 부정확할 뿐만 아니라 후속 문제 분석에 있어 심각한 오해를 불러일으킬 수 있어 매우 엄격한 엔지니어링 관행을 나타냅니다.

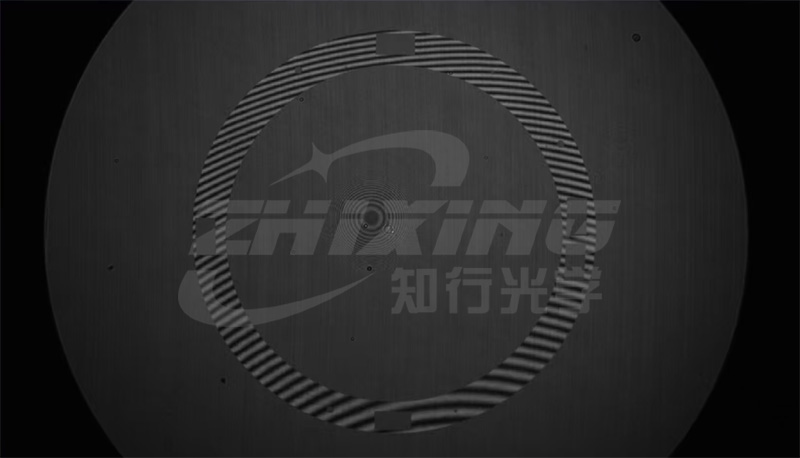

정렬 불량의 다이어그램
대책: 강제 참조 잠금 및 "제로 프린지" 작동 절차로 복귀. 측정 데이터의 신뢰성과 유효성을 보장하려면 "포즈 우선순위" 작동 사고방식을 확립해야 합니다. 정렬 영역은 "명령"입니다. CGH의 정렬 영역은 간섭계와 CGH 사이의 공간적 관계를 보장하는 고유한 피드백 패턴입니다. 이 영역의 무늬는 "제로 무늬" 상태로 조정되거나 CGH 포즈를 미세 조정하여 가능한 한 희박하게 조정되어야 합니다. 지침 설명서의 자세를 엄격하게 준수하십시오. 작업자는 설정 및 조정 중에 지침 설명서에 정의된 초기 자세를 엄격히 따라야 합니다. 정렬 영역의 수많은 줄무늬는 CGH의 피치, 방위각 또는 중심 오프셋이 아직 0에 도달하지 않았음을 나타냅니다. 이러한 조건에서는 데이터 수집이 절대적으로 금지됩니다. 물리적 기준의 고유성 보장: 정렬 영역의 무늬가 물리적 한계 하에서 가장 희박한 상태로 감소된 경우에만 CGH가 설계된 표준 측정 상태에 있음을 입증할 수 있습니다. 이때 기록된 데이터는 테스트 중인 렌즈로 인해 발생한 파면 편차를 그대로 반영합니다.
숨겨진 킬러 2: 거울 "강제 변형" - 무시되는 난시의 원인. 정렬 문제가 작동하는 경우 이 문제는 테스트 중인 개체 자체를 직접 가리킵니다. 많은 비구면 미러는 경량화를 달성하거나 특정 광학 설계 요구 사항을 충족하기 위해 종횡비가 크거나 강성이 상대적으로 제한된 재료로 만들어지는 경우가 많습니다. 이러한 거울을 도구로 고정하거나 특정 지지 방법을 사용하여 배치하면 중력과 클램핑 응력으로 인해 거울 본체에 직접 변형이 발생합니다. 결과는 무엇입니까? 난시. 그리고 이 난시는 실제적이고 물리적으로 존재합니다. 즉, 거울은 실제로 난시로 "눌려져" 있습니다. CGH(Calibrated High-Gross Mirror)가 고감도로 감지하지만 문제는 CGH나 거울의 표면 마감이 아니라 '이 거울을 어떻게 고쳤느냐'에 있습니다. 현장에서 "조정이 불가능한" 난시의 많은 사례는 실제로 잘못된 지지 방법으로 인해 발생합니다. 해결책: 범인을 찾아내는 두 단계. 첫째, 미러와 툴링 시스템의 강성 일치에 중점을 둡니다. 종횡비가 큰 거울의 경우 테스트 도구의 설계 및 검증은 거울 제조 자체와 마찬가지로 중요합니다. 정난시를 반복적으로 측정하는 경우 먼저 툴링 및 지지 방법을 확인하십시오. 둘째, 근본 원인을 확인하기 위해 간단하면서도 매우 효과적인 진단 방법인 순환 CGH 테스트 방법을 사용합니다. 거울과 고정 장치를 동일한 위치에 유지하면서 CGH를 특정 각도(예: 90°)만큼 회전합니다. 간섭영상의 난시 방향이 변하지 않으면 CGH 자체에는 문제가 없습니다. 난시는 거울이나 고정 장치에서 발생하므로 클램핑 방법을 계속 확인하십시오. 난시 방향이 CGH와 동시에 회전하는 경우 문제는 CGH 자체에 있습니다. 이 테스트는 단 몇 분 밖에 걸리지 않지만 CGH에 대한 의심을 즉시 제거하고 문제의 실제 원인에 대한 조사에 집중할 수 있어 현장 진단을 위한 강력한 도구가 됩니다.

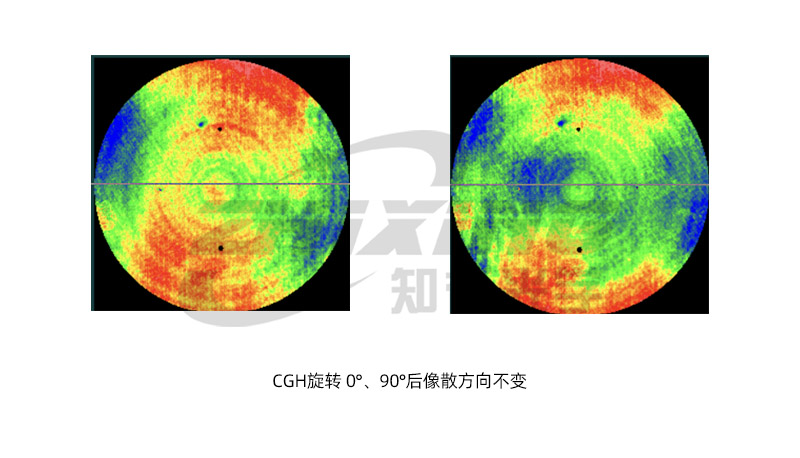

CGH를 0°와 90° 회전한 후에도 난시의 방향은 변하지 않습니다.
숨겨진 살인자 #3: 테스트 중인 거울이 깨끗하지 않았습니다. 최고의 테스트 장비라도 오염에 취약합니다. 이 문제는 간단해 보이지만 잡힐 확률은 매우 높으며 경험이 많은 엔지니어일수록 이런 실수를 저지르기 쉽습니다. 처리, 처리 및 클램핑 중에 거울 표면에는 필연적으로 지문, 그리스, 연마액 잔류물, 먼지 입자 및 심지어 공기 중 응축된 휘발성 물질이 축적됩니다. 이러한 물질은 형광등 아래에서는 육안으로 볼 수 없지만 CGH 테스트 광학 경로에 들어가면 인터페로그램에 국부적인 표면 "구덩이" 또는 "팽창" 또는 소규모 불규칙 소음으로 나타납니다. 해결책: 표준화된 청소 및 검증 절차를 확립하십시오. "거의 깨끗함"을 판단 기준으로 사용하지 마십시오. 정밀한 테스트 전에 거울의 경우 명확한 용매 선택(예: 분석 등급 에탄올, 아세톤), 닦는 방법(드래깅, 롤링) 및 최종 확인 단계를 정의합니다. 가능하다면 테스트 광학 경로 아래 거울 표면의 다양한 영역을 빠르게 스캔하십시오. 닦은 후 국부적인 "결함"이 사라지거나 움직이는 경우 이는 표면 모양 문제가 아닙니다. 이 단계를 철저하게 수행하면 불필요한 연마에 소요되는 시간을 크게 절약할 수 있습니다. 숨겨진 킬러 4: 회절 차수 누화 – "원치 않는 빛" CGH는 본질적으로 여러 회절 차수를 생성하는 회절 광학 요소입니다. +1 차수는 감지에 사용되는 반면, 0차, -1차 및 더 높은 차수는 분리되지 않은 경우 측정 광학 경로를 이탈하여 간섭 줄무늬의 대비를 줄이고 잘못된 위상 정보를 도입할 수도 있습니다. 이는 본질적으로 디자인 수준의 문제이지만 현장에서는 종종 "흐릿한 줄무늬", "불량한 대비" 및 "오류"로 나타납니다. 잘 설계된 반송파 주파수의 가치는 간섭하는 회절 차수를 깔끔하게 분리하는 데 있습니다. 해결 방법: 다른 요인을 배제했지만 줄무늬가 여전히 "흐릿한" 경우 CGH 설계자와 함께 반송파 주파수 설계 방식과 회절 차수 분리에 대한 정량적 분석 보고서를 확인할 수 있습니다. 숨겨진 킬러 5: 불충분한 열 평형 – 새로 도착한 거울을 사용한 부정확한 측정 이 문제는 간단해 보이지만 매우 자주 발생합니다. 거울은 처리 작업장, 청소 탱크 또는 보관 캐비닛에서 직접 가져오며, 테스트를 위해 고정 장치에 배치되기 전에 거울의 온도가 아직 테스트 환경과 완전히 평형을 이루지 못했습니다. 거울 내부에는 온도 구배가 존재하고 표면의 열 변형으로 인해 측정 결과가 지속적으로 드리프트됩니다. 처음 5분 동안 측정된 데이터와 10분 후에 측정된 데이터가 다릅니다. 시동 직후와 안정화 후의 간섭 무늬는 거의 동일합니다. 때때로 운영자는 데이터가 부정확하다는 것을 발견하고 다양한 조정을 시도하지만 실제로는 미러가 "스스로 움직이고" 열 평형에 천천히 접근하고 있습니다. 해결책: 시간을 주십시오. 특히 크거나 두꺼운 거울의 경우 열 평형 시간이 직관적으로 예상하는 것보다 훨씬 길 수 있으므로 테스트하기 전에 항온 보관 프로토콜을 설정하십시오. 가능하다면 테스트를 시작하기 전에 보조 온도 측정 방법을 사용하여 미러 온도가 안정화되었는지 확인하십시오. 체계적으로 "유령을 잡는" 방법은 무엇입니까? 요약하면, CGH 테스트 중 오류가 발생하면 다음 순서를 확인하는 것이 좋습니다. 정렬 영역이 올바르게 조정되어 있습니까? – 정렬 영역에 줄무늬가 매우 조밀하게 있으면 초기 기준선에 결함이 있는 것입니다. 고정장치로 인해 거울이 변형되었나요? – 클램핑 방법을 확인하십시오. 고정물이나 거울에 초점을 맞추기 전에 회전 CGH 방법을 사용하여 CGH 자체를 배제하십시오. 거울은 깨끗한가요? – 구덩이나 돌출부가 있는 부분을 먼저 청소하십시오. 깨끗하지 않다면 서두르지 마세요. 회절 차수에 누화가 있습니까? – 흐릿한 무늬가 반드시 빛의 강도가 부족하다는 것을 나타내는 것은 아닙니다. 미광이 존재할 수 있습니다. 거울은 열적으로 균형이 잡혀 있나요? – 일정한 온도에 도달할 때까지 충분한 시간을 두십시오. 프로세스를 서두르지 마십시오. CGH 테스트는 엄격한 과학이자 세심한 엔지니어링 관행입니다. CGH 및 비구면 표면 테스트에 대한 보다 실용적인 기술을 보려면 당사를 팔로우하십시오. 현장에서 제대로 해결할 수 없었던 다른 이상한 문제는 무엇입니까? 댓글 섹션에서 경험을 자유롭게 공유해 주세요.
